产品介绍

Product Introduction

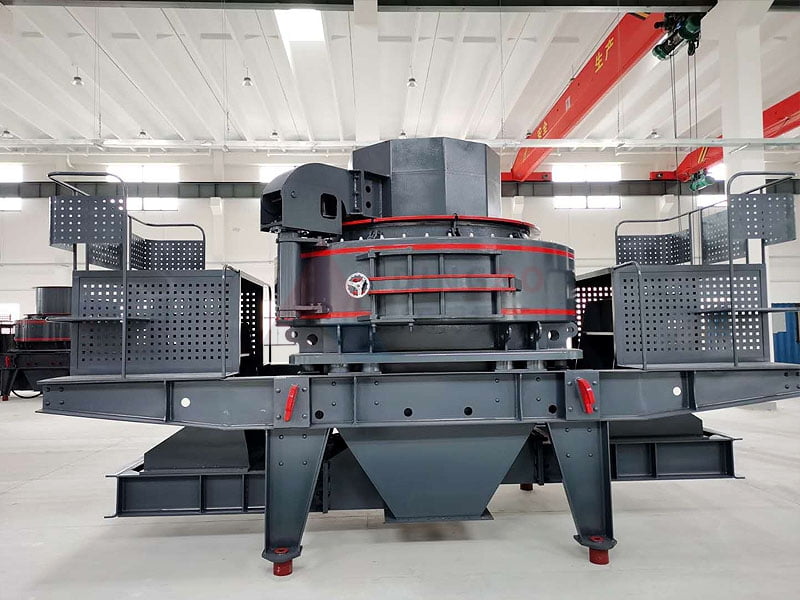

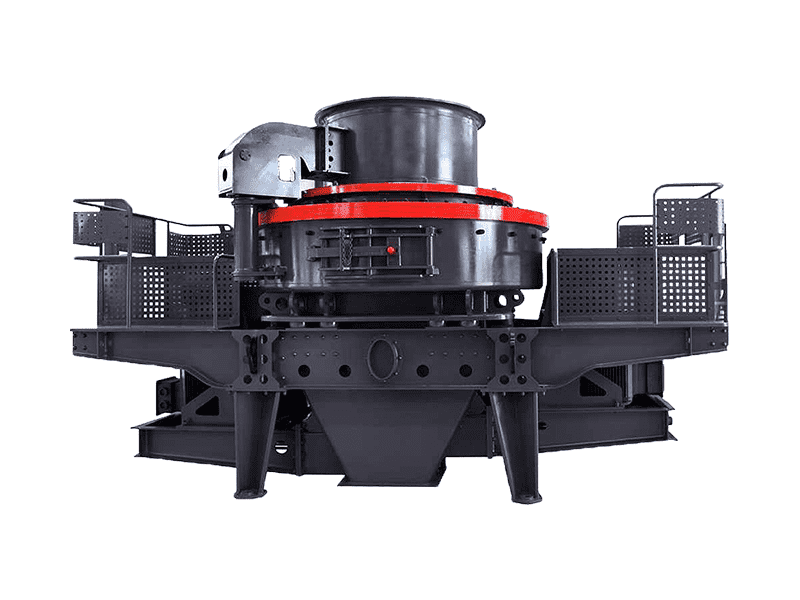

VSI立轴式冲击制砂机

VSI Vertical Shaft Impact Sand Making Machine

VSI制砂机也叫立轴式破碎机，立轴冲击式破碎机，5x制砂机，第五代制砂机，是丁博新型的制砂机型。它可以把各种岩石、砂石，河卵石制成附和各种粒度的建筑用砂，砂质粒度均匀、耐压强度高，远比天然砂、普通锤式打砂机生产的砂更符合建筑要求，更能提高建筑质量。设备具有性能可靠、设计合理、操作方便、工作效率高等特点。

生产能力：60-520（t/h）
进料粒度：30-50（mm）
出料粒度：0-5（mm）
适用物料：河卵石、花岗岩、石灰石、玄武岩、石英石、辉绿岩、铁矿石、方解石等。
应用领域：公路和铁路建设, 水利工程, 建筑领域, 高速铁路, 混凝土生产, 人工湖堤防工程等。

产品特点

高效制砂

利用高速旋转的转子和冲击板，高效破碎和磨碎各种硬度的物料，产生优质的人工制砂。

多功能应用

适用处理不同硬度和类型的矿石，广泛应用于公路、铁路、水利等领域。

可调出料粒度

可通过调整转子转速和出料口尺寸，精确控制所生产的细碎物料的粒度。

结构简单易维护

设备结构简单，操作和维护方便，能够减少停机时间，提高生产效率。

工作原理

冲击和破碎：转子上的冲击板和高速旋转的转子一起使物料迅速破碎和碾磨。
反击板作用：破碎后的物料被抛向机壳内的反击板，产生强大的反击力，进一步细化和破碎物料。
循环破碎过程：部分已破碎的物料再次进入破碎腔，不断受到转子和反击板的冲击和破碎，逐渐减小颗粒大小。
调节出料粒度：通过调整转子转速和出料口尺寸，精确控制和调节所生产细碎物料的粒度。
自动保护系统：设备通常配备有自动保护系统，可以在异常情况下自动停机，保护设备和操作人员的安全。

77%节约成本

99%效率提升

100%服务响应式

技术参数

型号		VSI-7615	VSI-8522	VSI-9532	VSI-1145	VSI-1263
处理能力(t/h)	瀑落与中心进料	120-180	200-260	300-380	500-640	454-486
处理能力(t/h)	全中心进料	60-90	100-130	150-190	250-360	545-583
最大进料尺寸(mm)	软料	<35	<40	<45	<50	<60
最大进料尺寸(mm)	硬料	<30	<35	<40	<45	<50
转速(r/min)		1700-1890	1520-1690	1360-1510	1100-1310	900-1200
双电动机动率(kw)		75*2	110*2	160*2	220*2	315*2
最大外形尺寸		3700x2150x2100	4140x2280x2425	4560x2447x2778	5100x2790x3320	5700x2980x4190
电源		380V;50Hz
振动传感器检测范围		0.1-20mm/s连续可调
液压润滑站	双油泵电动机功率(KW)	2×0.31
	安全保护	双油泵互补保证供油，无油流，无油波压自动停机，水冷降温，冬季电机加热启动
	外形尺寸(mm)	820x520x1270
	油箱加热器功率(KW)	2
